Refrigerador Sencillo y Duplex

Un refrigerador sencillo es aquel que tiene una puerta y tienes que estarlo descongelando cada sierto tiempo ya que no contine resestencia de descongelamiento por lo tanto se forma una barra de hielo en el serepentin del evaporador que evita que este congele al refrigerador.

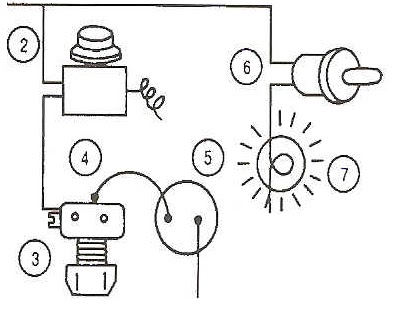

Este es el diagrama electrico de un refrigerador sencillo.
Simple refrigerator is one that has a door and you have to be pregnant every desert thawing time by not contine defrost resestencia therefore form a block of ice in the evaporator serepentin prevents this freeze in the refrigerator.
This is the electrical diagram of a simple refrigerator:

1.- Cable de alimentación a corriente alterna (clavija).

2.- Control automático de temperatura (termostato ).

3.- Relevador electromagnético de arranque del compresor (relay). 4.- Borne común o de línea del compresor.

5.- Protector térmico de sobrecarga del compresor (Térmico).

6.- Interruptor de presión del foco se instala en el contorno del refrigerador donde sella la puerta.

7.- Foco o lámpara interior del gabinete de 25 watt.

       1. - Power cable to AC (plug).
2. - Automatic temperature control (thermostat).
3. - Electromagnetic relay compressor start (relay). 4. - Common terminal or line of the compressor.
5. - Protector compressor thermal overload (thermal).
6. - Focus pressure switch is installed on the contour of the refrigerator where the door seals.
7. - Focus interior lamp or 25 watt cabinet.

Un refrigerador duplex es el que vemos
comunmente en nuestra casa, es el que tiene dos puertas casi siempre el congelador esta arriba y el refrigerador esta abajo. Este refrigerador duplex contiene muchos mas accesorios que el sencillo ya que su diagrama electrico es mas complicado por que tiene timer, resistencia de descongelamiento, termostato defrost, ventilador de evaporador, ventilador de condensador, algunos cuentan con resistencia de marco.
Este es el diagrama electrico de un refrigerador duplex.
Refrigerator duplex: is what we see commonly in our house, which has two doors almost always the freezer and the refrigerator is above is below. This refrigerator duplex contains many more accessories that simple because its electrical diagram is more complicated because it has timer, defrost resistance, thermostat defrost, evaporator fan, condenser fan, some with resistance frame.
This is the electrical diagram of a refrigerator duplex:

1.- Línea de alimentación a corriente alterna.

2.- Control automático de temperatura.

3.- Protector térmico de sobrecarga del compresor.

4.- Relevador electromagnético de arranque del compresor.

5.- Capacitar electrolitico de arranque.

6.- Ventilador del condensador; opcional.

7.- Difusor de frio del congelador.

8 y 9- Interruptores de presión del difusor.

10.- Resistencia calefactora de marco.

11.- Interruptores de resistencia.

12.- Focos o lámparas del congelador.

13.- Interruptor de presión de focos del congelador.

14.- Focos del refrigerador.

15.- Interruptor de presión de focos del refrigerador.

16.- Resistencia calefactora de deshielo.

17.- Resistencia calefactora del desagüe.

18.- Interruptor termostatito de baja temperatura de deshielo. 19.- Timer o reloj de deshielo automático.

LM.- línea motor.

R. - Refrigeración.

C.- Común.

D.- Deshielo.

1. - Power line to AC.
2. - Automatic temperature control.
3. - Thermal Overload Protector of Compressor.
4. - Electromagnetic relay compressor start.
5. - Train electrolytic boot.
6. - Condenser fan, optional.
7. - Freezer Cold Diffuser.
8 and 9 - Pressure Switches diffuser.
10. - The heating element is part.
11. - Switches resistance.
12. - Spotlights or lamps of the freezer.
13. - Pressure switch focus from the freezer.
14. - Outbreaks of the refrigerator.
15. - Pressure Switch foci of the refrigerator.
16. - The heating element is melting.
17. - Resistance heating of the drain.
18. - Switch termostatito low melting temperature. 19. - Timer or clock freezers.
LM. - Line engine.
R. - Cooling.
C. - Common
D. - Thaw.
